Ｋ３型

「優れたコストパフォーマンス」そして「シンプルなデザイン」

「パーフェクトＫ３フェンス」は、こんなお客様のニーズを実現しました。

特徴

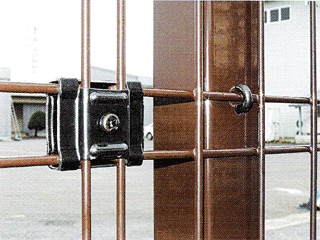

• メッシュタイプ

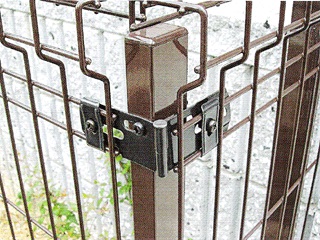

• 自在柱
• フロントタイプ

スペック

カラーバリエーション

標準色				受注生産色
ホワイト	ブラック	ブラウン	グレージュ	グレー	ダーク ブラウン	若竹	亜鉛めっき

※亜鉛めっき(AZ)は、先めっきメッシュ使用（溶融亜鉛-10％アルミニウム合金）

主要部材表

フェンス
名　称	材　質	規　格
メッシュ	JIS-G-3547 SWMGH-2	φ3.5×52.2×（115～157.5）
支柱	JIS-G-3445 JIS-G-3466	□40×25×1.6（～120H） □50×30×1.6（150H～180H） □50×50×2.3（200H）
取付金物	JIS-G-4305 SUS304	t=1.2 t=1.5
ボルト・ナット	JIS-G-4305 SUS304	M6

門扉（打掛錠タイプ）
名　称	材　質	規　格
メッシュ	JIS-G-3547 SWMGH-2	φ3.5×52.2×（115～157.5）
門柱	STKR	□60×60×2.3（～180H） □60×60×3.2（200H）
扉縦枠材	STKMR	□40×25×1.6
扉横枠材	SPC	40×20×1.6
打掛錠・蝶番 ・落とし金具	JIS-G-4305 SUS304

門扉（シリンダー錠タイプ）
名　称	材　質	規　格
メッシュ	JIS-G-3547 SWMGH-2	φ3.5×52.2×（115～157.5）
門柱	STKR	□60×60×3.2
扉縦枠材	STKMR	□40×25×1.6
扉横枠材	SPC	40×20×1.6
蝶番・金具	JIS-G-4305 SUS304
シリンダー錠		美和ロックLA-1型【標準品】

大型門扉
名　称	材　質	規　格
メッシュ	JIS-G-3547 SWMGH-2	φ3.5×52.2×（115～157.5）
門柱		□60×60×3.2 □100×100×3.2 □125×125×4.5
扉縦枠材		□40×25×1.6 □50×50×2.3
扉横枠材		□40×20×1.6 □50×50×2.3 □80×40×2.3
カンヌキ・蝶番 ・落とし棒	JIS-G-4305 SUS304またはメッキ

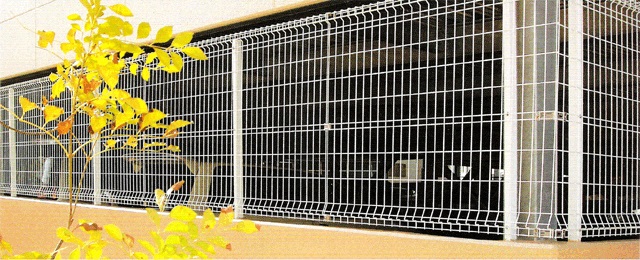

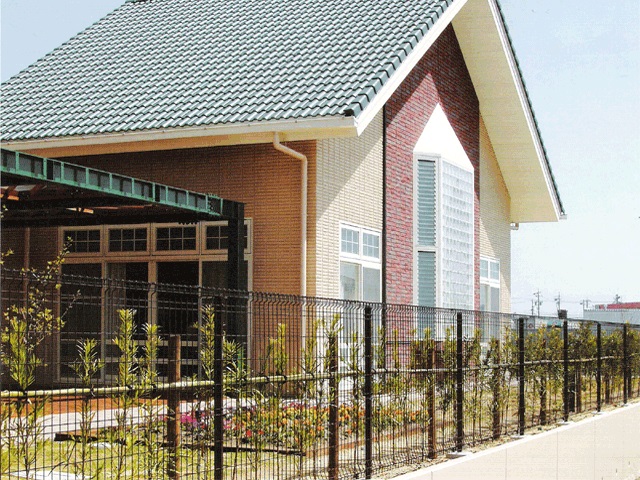

設置例

図面・寸法

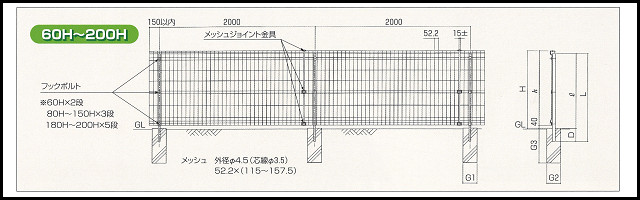

フェンス

形　式	H	h	D	L	ℓ	柱形状	参考基礎寸法 G1×G2×G3
K3-60H	600	560	165	735	570	□40×25×1.6	180×180×450
K3-80H	800	760	165	935	770	□40×25×1.6	180×180×450
K3-90H	900	860	165	1035	870	□40×25×1.6	180×180×450
K3-100H	1000	960	165	1135	970	□40×25×1.6	180×180×450
K3-120H	1200	1160	165	1335	1170	□40×25×1.6	180×180×450
K3-150H	1500	1460	245	1715	1470	□50×30×1.6	180×180×450
K3-180H	1800	1760	295	2065	1770	□50×30×1.6	200×200×450
K3-200H	2000	1960	295	2265	1970	□50×50×2.3	250×250×450

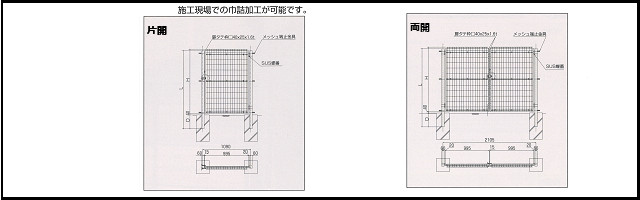

門扉（打掛錠タイプ）

形　式		H	扉	扉柱
			W	D	L	柱形状	参考基礎寸法 G1×G2×G3
片開	K3-80S	760	1090	265	1030	□60×60×2.3	250×250×450
	K3-90S	860	1090	265	1130	□60×60×2.3	250×250×450
	K3-100S	960	1090	265	1230	□60×60×2.3	250×250×450
	K3-120S	1160	1090	265	1430	□60×60×2.3	250×250×450
	K3-150S	1460	1090	315	1780	□60×60×2.3	300×300×600
	K3-180S	1760	1090	365	2130	□60×60×2.3	300×300×600
	K3-200S	1960	1090	365	2330	□60×60×3.2	300×300×600
両開	K3-80D	760	2105	265	1030	□60×60×2.3	250×250×450
	K3-90D	860	2105	265	1130	□60×60×2.3	250×250×450
	K3-100D	960	2105	265	1230	□60×60×2.3	250×250×450
	K3-120D	1160	2105	265	1430	□60×60×2.3	250×250×450
	K3-150D	1460	2105	315	1780	□60×60×2.3	300×300×600
	K3-180D	1760	2105	365	2130	□60×60×2.3	300×300×600
	K3-200D	1960	2105	365	2330	□60×60×3.2	300×300×600

1. 錠が必要な場合は、別途ご用意ください。
2. 片開扉は右吊元が標準です。ただし、現地にて組み換えも可能です。

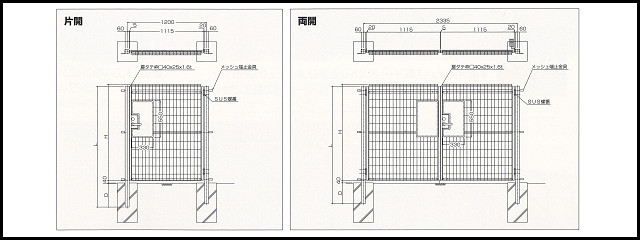

門扉（シリンダー錠タイプ）

形　式		H	扉	扉柱
			W	D	L	柱形状	参考基礎寸法 G1×G2×G3
片開	K3CL-100S	960	1200	265	1230	□60×60×3.2	300×300×500
	K3CL-120S	1160	1200	265	1430	□60×60×3.2	300×300×500
	K3CL-150S	1460	1200	315	1780	□60×60×3.2	300×300×600
	K3CL-180S	1760	1200	365	2130	□60×60×3.2	300×300×600
	K3CL-200S	1960	1200	365	2330	□60×60×3.2	300×300×600
両開	K3CL-100D	960	2335	265	1230	□60×60×3.2	300×300×500
	K3CL-120D	1160	2335	265	1430	□60×60×3.2	300×300×500
	K3CL-150D	1460	2335	315	1780	□60×60×3.2	300×300×600
	K3CL-180D	1760	2335	365	2130	□60×60×3.2	300×300×600
	K3CL-200D	1960	2335	365	2330	□60×60×3.2	300×300×600

1. 錠につきましては、美和ロック製LA-1型とガードパネルが標準セット品になります。
   他の錠をご使用の場合は、別途ご相談ください。
2. ダミーシリンダーを追加の場合は、別途ご相談ください。
3. 片開扉は右吊元が標準です。左吊元の場合は、別途ご相談ください。
   ただし、現地にて組み換えも可能です。

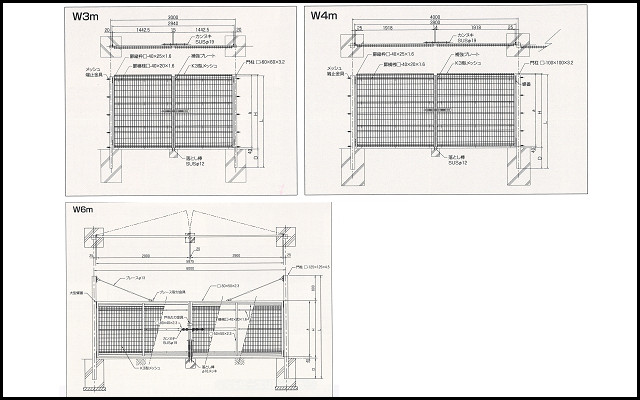

大型門扉【受注生産品】

形　式		H	扉	扉柱
			W	h	D	L	柱形状
W3m	K-120H-300D	1200	3000	1160	250	1415	□60×60×3.2
	K-150H-300D	1500	3000	1460	300	1765	□60×60×3.2
	K-180H-300D	1800	3000	1760	450	2215	□60×60×3.2
	K-200H-300D	2000	3000	1960	450	2415	□60×60×3.2
W4m	K-120H-400D	1200	4000	1160	350	1515	□100×100×3.2
	K-150H-400D	1500	4000	1460	450	1915	□100×100×3.2
	K-180H-400D	1800	4000	1760	500	2265	□100×100×3.2
	K-200H-400D	2000	4000	1960	500	2465	□100×100×3.2
W6m	K-150H-600D	1500	6000	1460	600	2900	□125×125×4.5
	K-180H-600D	1800	6000	1760	650	3250	□125×125×4.5
	K-200H-600D	2000	6000	1960	650	3450	□125×125×4.5

1. 錠が必要な場合は、別途ご用意ください。
2. W6mタイプにつきましては、吊ブレースを使用します。

注意事項

• 門扉，大型門扉につきましては、Ｋ２型と共通になります。
• 傾斜地に設置する場合は、別途ご相談ください。
• ステンレス（SUSタイプ），亜鉛・アルミ合金メッキ（AZタイプ），亜鉛メッキ（Zタイプ）の御用命も、特注にて承ります。詳しくはお問い合わせ下さい。
• 色は参考の為、多少現物と違う場合がありますのでご容赦願います。
• 製品在庫及び納期についてはお問い合わせ下さい。
