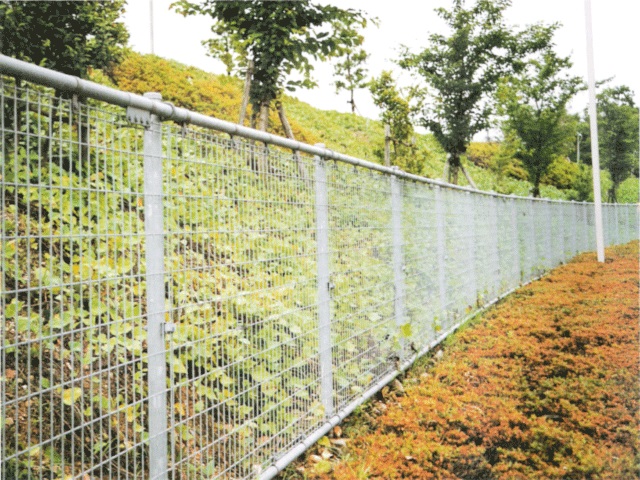

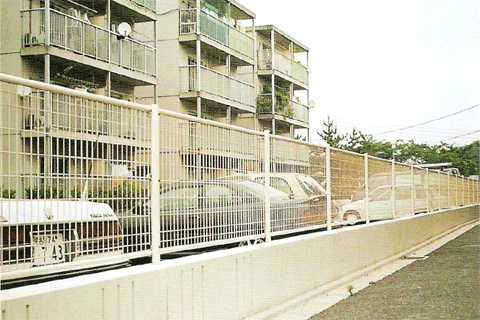

Ｅ型【受注生産品】

丸パイプの胴縁と柱にメッシュを結合させたシンプルでタフなフェンス。学校、公園、公共施設、住宅等に。

特徴

• メッシュタイプ
• 間柱
• フロントタイプ

スペック

カラーバリエーション

ホワイト	ブラウン	グレー	亜鉛めっき

※亜鉛めっき(AZ)は、先めっきメッシュ使用（溶融亜鉛-10％アルミニウム合金）

主要部材表

フェンス
名　称	材　質	規　格
メッシュ	SWM-P	φ4×100×50
支柱	STKR-400	φ50.8×1.6（～120H） φ50.8×2.3（150～200H） φ60.5×3.2（240～300H）
胴縁	SGHC	φ32×1.6
取付金物	SPHC	t=3.2
ボルト・ ナット		M8

寸法

フェンス

形　式	H	h	D	L	柱形状	参考基礎寸法 G1×G2×G3
E-90H	900	855	185	1100	φ50.8×1.6	180×180×450
E-100H	1000	955	185	1200	φ50.8×1.6	180×180×450
E-120H	1200	1155	235	1455	φ50.8×1.6	180×180×450
E-150H	1500	1455	235	1750	φ50.8×2.3	180×180×450
E-180H	1800	1755	285	2100	φ50.8×2.3	200×200×450
E-200H	2000	1955	285	2300	φ50.8×2.3	250×250×450
E-240H	2400	1155×2	335	2750	φ60.5×3.2	300×300×500
E-300H	3000	1455×2	435	3450	φ60.5×3.2	300×300×600

忍付フェンス

形　式	H	h	D	L	柱形状	参考基礎寸法 G1×G2×G3
E-180HS	1800	1755	325	2150	φ50.8×2.3	200×200×450
E-200HS	2000	1955	325	2350	φ50.8×2.3	250×250×450

1. 忍び部は有刺鉄線３段張りです。有刺鉄線は、別に必要になります。

注意事項

• 片開・両開門扉のご用命も承ります。詳しくはお問い合わせ下さい。
• 傾斜地に設置する場合は、別途ご相談ください。
• 亜鉛メッキ（Ｚタイプ）の御用命も、特注にて承ります。詳しくはお問い合わせ下さい。
• 色は参考の為、多少現物と違う場合がありますのでご容赦願います。
• 受注生産品につき、納期については、お問い合わせ下さい。
